最近听说可以用USB to TTL这种方式通过串口可以控制智能设备，手头正好有树莓派，花了一点时间研究了一下，记录一下整个过程。

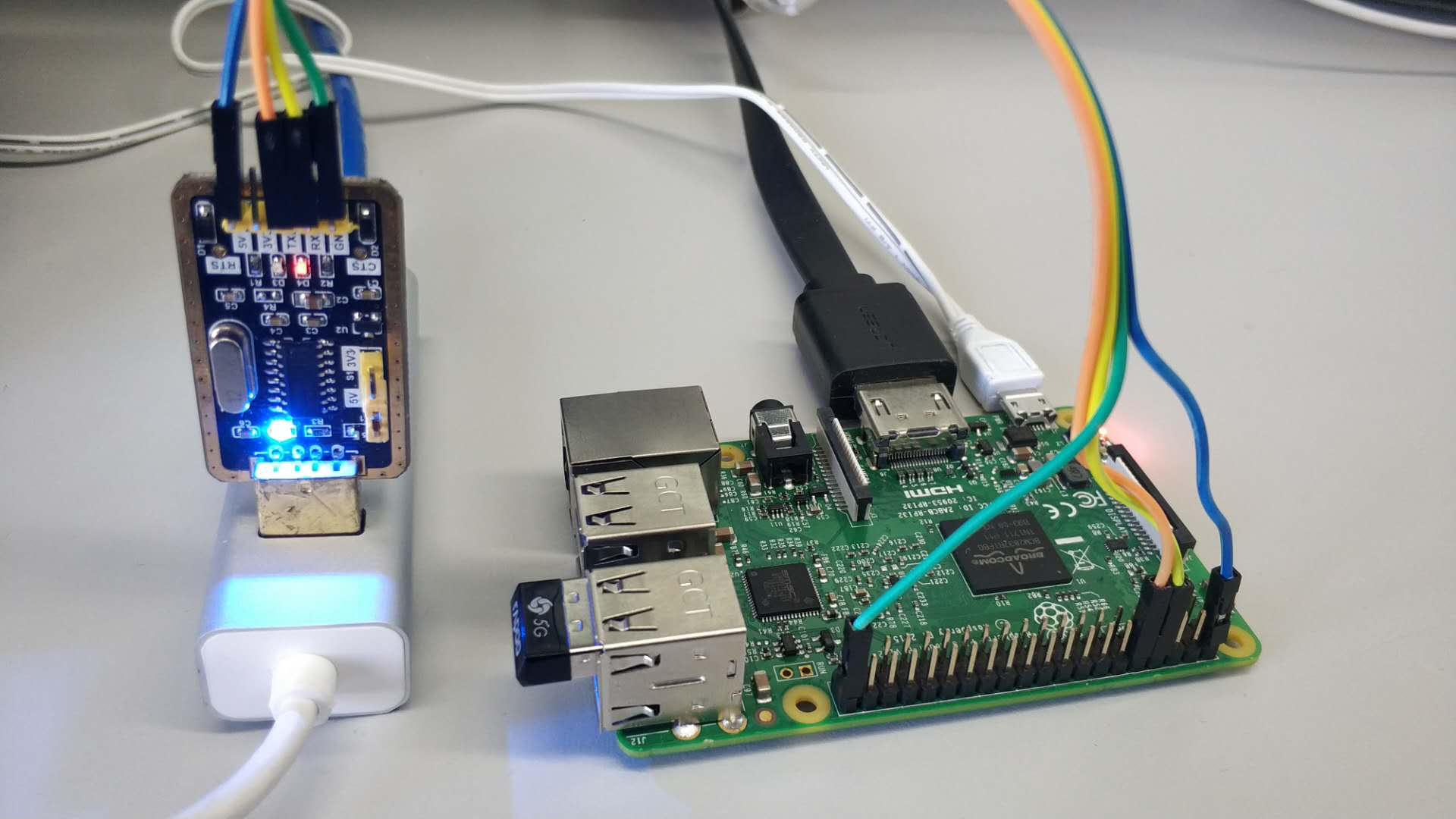

设备

  • 树莓派*1（以及相应的）
  • 杜邦线*1
  • USB to TTL*1

image-20181023110203373

操作步骤

  1. 启动树莓派
    把树莓派连上显示器、键盘后插上电源，树莓派就启动了（第一次用还在找开机键），如果忘记密码可以考虑重刷系统或者通过cmdline的方式修改init来重置密码。

  2. 打开树莓派串口
    安装系统，进入树莓派之后sudo raspi-config-> Interfacing Options -> Serial 修改位是。 查看/boot/config.txt 最后一行enable_uart=1是否已经加入。重启之后配置生效。

  3. 连接USB to TTL和树莓派串口
    用杜邦线将树莓派上的串口，根据相应的引脚和USB to TTL连接。四根线：

    • 树莓派5v 对应 USB to TTL 5v
    • 树莓派Ground 对应 USB to TTL Ground
    • 树莓派TXD 对应 USB to TTL RXD
    • 树莓派RXD 对应 USB to TTL TXD

    小常识（非常重要）：
    TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
    RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
    正常通信时候本身的TXD永远接设备的RXD！
    自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。也称回环测试。
    https://detail.tmall.com/item.htm?id=39479435733
    gpios

  4. usb连接ubuntu

    如果连接成功，可以看到/dev/ttyUSB0。

  5. ubuntu安装ckermit

    sudo apt-get install ckermit
vi /dev/ttyUSB0
# 写入内容
set line /dev/ttyUSB0
set speed 115200
set carrier-watch off
set handshake none
set flow-control none
robust
set file type bin
set file name lit
set rec pack 1000
set send pack 1000
set windows 5

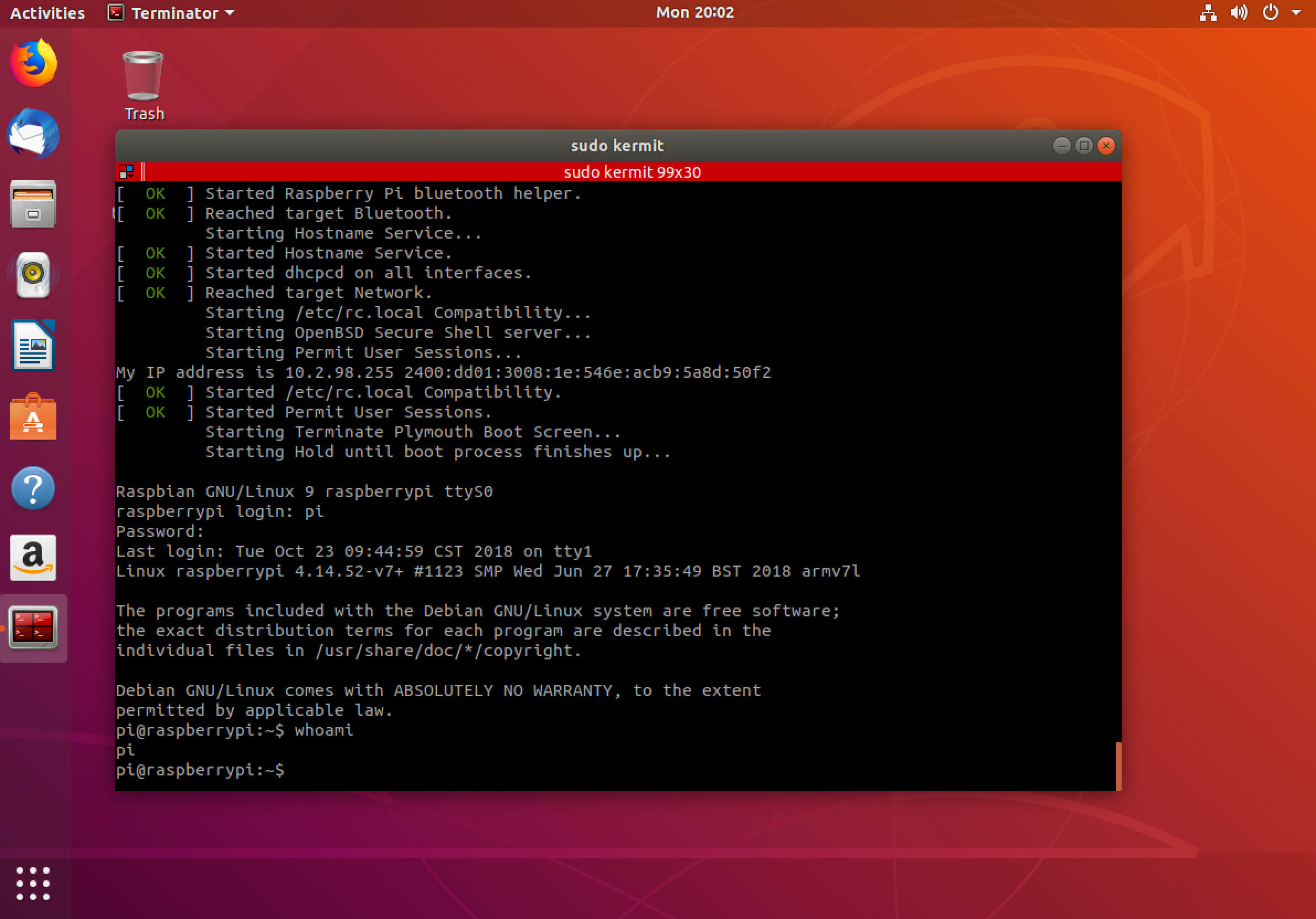

  6. 重启树莓派，连接成功。
    image-20181023110300381
